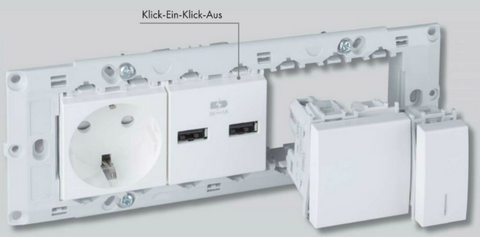

Aufgrund der rechteckigen Form der Unterputzmontagedosen können sehr variabel und modular viele unterschiedliche Einsätze eingebaut werden. Der Montagerahmen ermöglicht die einfache Befestigung der Funktionseinsätze (z.B. Steckdose, USB-Ladesteckdose, Schalter, etc.). Die eigens entwickelte, von vorne gut erreichbare "Klick-Ein-Klick-Aus"-Lösung, trägt dazu bei, die Montagezeit erheblich zu verkürzen.

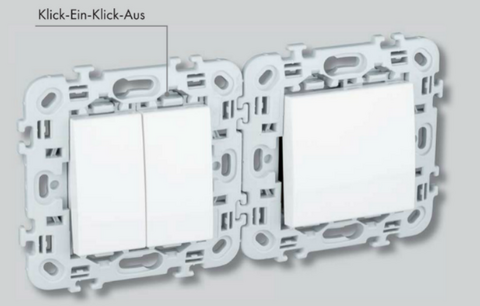

VISIO 45 ist vielfältig einsetzbar und kann auch in Runddosen installiert werden. Diese können horizontal oder vertikal, sowie einzeln oder in Kombinationen (z.B.: 2x2M) verwendet werden. Die zur Verfügung stehenden Montagerahmen lassen sich gut und flexibel montieren (Befestigungskrallen, zahlreiche Schraubenlöcher). Mehrere Montagerahmen können zusammengesteckt werden und bilden eine stabile und genau zueinander ausgerichtete Einheit.
Steckklemmen:
Schraubklemmen:
Von Wechselschalter über Kreuzschalter bis hin zu Taster mit oder ohne LED.
Nennstrom: 10A
Nennspannung: 250V AC
Um ein hohes Maß an Sicherheit und Energieersparnis zu gewährleisten, kommen Hotelcardschalter zum Einsatz. Durch das Entnehmen der Hotelcard werden alle eventuell noch eingeschalteten elektrischen Verbraucher automatisch ausgeschaltet und erst nach Einstecken der Karte wird der Stromkreis wieder aktiv geschaltet.
Damit ein leichtes Auffinden in dunklen Räumen ermöglicht wird, ist der Hotelcard-Schalter mit einer LED Hintergrundbeleuchtung ausgestattet. Um das Zimmer in Ruhe verlassen zu können, werden die Verbraucher ca. 15-20 Sekunden nach Abziehen der Karte weiter versorgt. Der Schaltausgang des Hotelcard-Schalters muss über ein Relais oder einen Schütz mit den Verbrauchern verbunden werden.
Ausgangsstrom: 3A
Nennspannung: 230V AC
Wippe bestehend aus Abdeckung und Tragplatte. Lieferbar in den Farben Weiß und Schwarz.
Schutzkontakt-Steckdosen mit erhöhtem Berührungsschutz ("Kinderschutz")
mit oder ohne Klappdeckel
Nennstrom: 16A
Nennspannung: 250V AC
Überspannungsschutz für Schutzkontakt-Steckdosen
Schrack Feinschutzelemente für UP-Doseneinbau eignen sich zur Ausrüstung neuer und Nachrüstung vorhandener Schuko-Steckdosen. Bei Überlastung signalisiert der integrierte Signalgeber ein defektes Gerät. Die Spannungsversorgung der Endgeräte bleibt gewährleistet. Ideal zum nachträglichen Einbau eines Testklasse 3 Ableiters für empfindliche Endgeräte ist der Schrack Feinschutzzwischenstecker. Die Kombination Schutz von Energieleitungen und Datenleitungen mit F-Anschluss (TV Antenne) bzw. Telefonleitungsanschluss (RJ11), schützt alle wichtigen Zuleitungen zu TV-Gerät oder Telefonleitung.
Installation immer in Kombination mit Protec, Combtec oder Vertec Ableitern!
Steckdosen mit Erdungsstift und erhöhtem Berührungsschutz ("Kinderschutz")
mit oder ohne Klappdeckel
Nennstrom: 16A
Nennspannung: 250V AC
Farbige Steckdosen kommen oft in sicherheitsrelevanten Bereichen wie zum Beispiel in Krankenhäusern zum Einsatz. Es gibt für eine derartige Farbcodierung zwar keine allgemein anwendbare Norm, aber typische Beispiele wären:
ROT: EDV-Steckdosen mit Überspannungsschutz wo kurzzeitige Ausfälle (einige Sekunden) überbrückt werden können.
ORANGE: Zentrale/zusätzliche Sicherheitsversorgung für Netze mit unterbrechungsfreier Stromversorgung (USV) und Überspannungsschutz für die Weiterversorgung kritischer Verbraucher
GRÜN: Sicherheitsversorgung für Netze mit unterbrechungsfreier Stromversorgung (USV) und Überspannungsschutz für die Weiterversorgung kritischer Verbraucher im Notfall (z.B. OP-Beleuchtung)
Steckdosen mit oder ohne Erdungsstift:
Steckdosen ohne Schutzkontakt
Nennstrom: 10A
Nennspannung: 250V AC
Steckdose ohne Erdung im Online Shop
Rasiersteckdosen 3M
Rasiersteckdose mit Transformator 20VA
Rasiersteckdosen im Online Shop
USB Ladesteckdosen
Geeignet zum Laden von elektronischen Geräten über einen Standard-USB-Anschluss (kompatibel mit Apple-Geräten)
TV-Einzeldose 1M
TV-Enddose 1M
TV-Durchgangsdose
TOOLLESS LINE Cat.5e / Cat.6 / Cat.6A im Schrack Format A (SFA)
Diese TOOLLESS LINE Buchsen RJ45 sind Module im Schrack Format A (SFA). Sie sind werkzeuglose Buchsen und können ohne Spezialwerkzeug beschalten werden. Dadurch ergeben sich hoher Installationskomfort und sehr kurze Installationszeiten. Die Buchsen haben eine Potentialanschlussstelle (FastOn) und können bei Bedarf wieder geöffnet werden.
Installationskabel
Installationskabel für anwendungsneutrale Kommunikationskabelanlagen. Geeignet für alle Anwendungen der Klasse D bis Klasse F (z.B.: 10GBase-T, 1000Base-T, 100Base-TX, ATM) sowie VoIP, PoE.
SAT-Einzeldose 1M
SAT-Einzeldosen im Online Shop
SAT-Enddose 1M
Radiosteckdose 1M
Koaxial Kabel DIGI-SAT
Um sichere und ungestörte Übertragung der hohen Frequenzen (ca. 950 bis 2150 MHz) vom LNB über den Multischalter, SAT-Dose bis hin zum SAT-Receiver gewährleisten zu können, müssen hochwertige Koaxialkabel zum Einsatz kommen. Die Güte unserer Hochfrequenzkabel wird von den verwendeten Materialien, präzisen Produktionsprozessen und der Anzahl der Schirmungen bestimmt.
Koax Stecker
Unsere Koax-Stecker sind trotz der zum Teil unterschiedlichen Kabel-, Innenleiter- und Dielektrikum-Durchmesser für all unsere DIGI-SAT Kabel geeignet. Generell empfehlen wir die Verwendung von Koax Kompressions-Steckern.
Dimmer mit Steuergerät und Leistungsteilen für DIN-Schiene
Das Tastdimmer Steuergerät EHTDSTRG2- wird in Verbindung mit dem Lastmodul EHABTD1000 als Phasenabschnitt oder Phasenanschnitt-Dimmer eingesetzt. Bis zu 10 Lastmodule können unabhängig von der jeweils eingestellten Betriebsart (Phasenan- / abschnittbetrieb) über ein Steuermodul angesteuert werden. Die Ansteuerung des Lastmoduls erfolgt über die Steuereingänge S+ / S-, die mit den entsprechenden Steuerausgängen des EHTDSTRG2- zu verbinden sind. Ein kurzer Tastimpuls (>60 ms) am Eingang A2 bewirkt eine MEMORY-EIN bzw. AUS-Funktion, eine länger anliegende Steuerspannung (>600 ms) verändert die, dem Verbraucher zugeführte Leistung. Die Leistungssteuerung erfolgt in einer Rampencharakteristik, d.h. steigend bzw. fallend bis zum max./min. Wert und umgekehrt. Die Durchlaufzeit zwischen den Werten 0% und 100% beträgt ca. 3,5 Sekunden.
Technische Daten:
Tast- und Drehdimmer für DIN-Schiene
Der Tastdimmer 420VA UNI kann wahlweise als Phasenabschnitt- oder als Phasenanschnitt-Dimmer eingesetzt werden. Zur Begrenzung hoher Einschaltströme ist der Tastdimmer 420VA UNI it einer so genannten Sanftanlauffunktion ausgerüstet. Zudem bietet er einen verbraucherseitigen Überspannungsschutz, eine Überstrom bzw. Kurzschlussüberwachung sowie einen selbsttätig rücksetzenden thermischen Überlastschutz.
Die Drehdimmer-Lastmodule EHTDSTRG2- und EHDREH1200 sind manuelle Phasenabschnitt- oder Phasenanschnitt-Dimmer. Zur Begrenzung hoher Einschaltströme sind die Lastmodule mit einer so genannten Sanftanlauffunktion ausgerüstet.
Technische Daten:
Analoger Raumtemperaturregler
Das Thermostat ist zur Regulierung der Raumtemperatur bestimmt. Es ermöglicht die zwei Betriebsarten "Heizen" oder "Kühlen". Das Thermostat ist mit den zwei Schutzfunktionen Frostschutz (Betriebsart Heizen) und Überhitzungsschutz (Betriebsart Kühlen) und einer LED-Betriebsanzeige ausgestattet. Die Einstellung erfolgt durch Drehen des Drehknopfes zur Temperatureinstellung und durch Betätigung der kapazitiven Berührungstasten.
Technische Daten:
ECO-Funktion
Jalousieschalter/ -taster
Nennstrom: 16A
Nennspannung: 250V AC
Jalousie Steuerungsrelais für Unterputz Montage
Das Jalousie Steuerungsrelais ermöglicht den Aufbau von Gruppen- und Zentralsteuerungen für Rollläden und Jalousien. Jede Jalousie ist dabei einzeln über einen Jalousietaster ansteuerbar und zusätzlich kann über den Zentraleingang eine Vorrangsteuerung realisiert werden.
Wichtig: Es dürfen nur Jalousietaster und keine Jalousieschalter verwendet werden!
Durch die flache Bauform von nur 21mm kann das Jalousie Steuerungsrelais in einer Standard-Unterputzdose montiert werden. Es empfiehlt sich jedoch die Installation in einer tiefen Unterputzdose
Jalousiesteuerung für DIN Montage

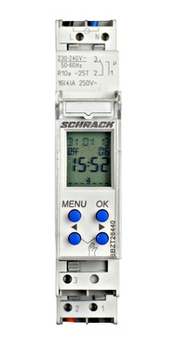

Digitale Zeitschaltuhr für DIN Montage
Telefonsteckdose RJ11
Telefonsteckdose mit Schraubklemmen
USB Ladesteckdose
Geeignet zum Laden von elektronischen Geräten über einen Standard-USB-Anschluss (kompatibel mit Apple-Geräten)
USB 2.0 Adapter
HDMI/USB Adapter
Audiosteckdosen
Blindabdeckungen 1M und 2M
Zum Aufrasten in Montagerahmen
zu den Blindabdeckungen im Online Shop
Kabelauslass-Abdeckung
Zum Aufrasten in Montagerahmen
zu den Kabelauslass-Abdeckungen im Online Shop
Herd- und Geräteanschlussdosen
EL999991--: für Unterputz- und Aufputz-Installation, Klemmen: 5x2,5mm²
EL999992--: für Unterputz-Installation, flache Ausführung mit 11mm, Deckel mit Schnappverschluss, Klemmen: 5x2,5mm²
EL999993--: für Unterputz- und Aufputz-Installation, Krallenträger ausschnappbar, Deckel mit Schnappverschluss, Klemmen: 5x2,5 bis 6mm² (bei Leiterquerschnitten größer 5x2,5mm² extern zugentlasten)
