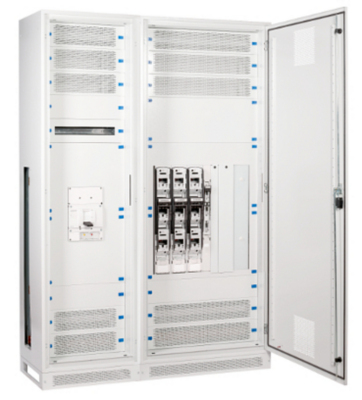

Moduł 2000TT

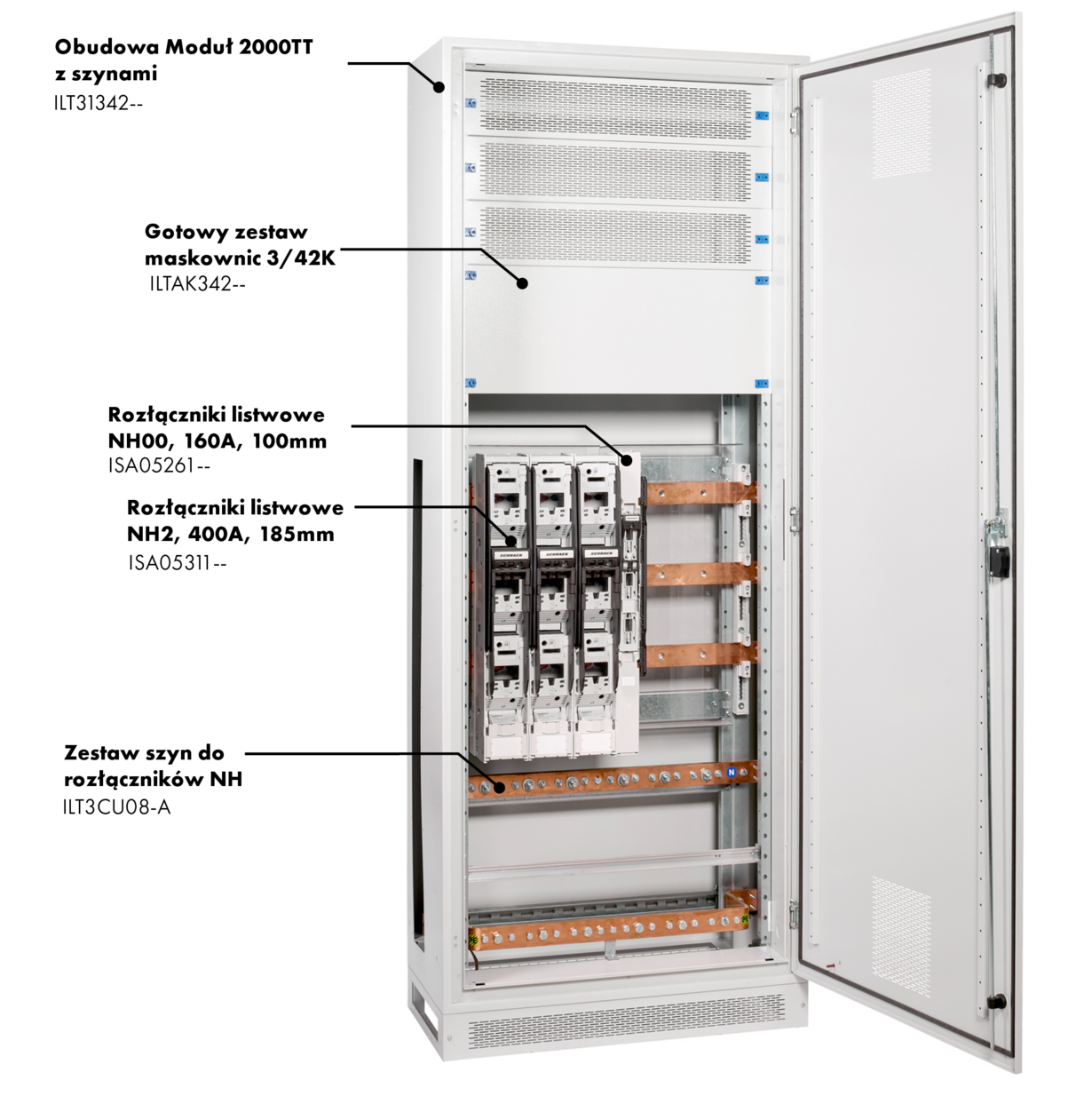

Moduł 2000TT jest to nowoczesny system rozdzielnic niskiego napięcia do zastosowań w zakresie od 630A do 1600A - testowane zgodnie z normą IEC / EN 61439. Pola zasilające są z wbudowanym wyłącznikiem kompaktowym o wielkości MC4 (od 630A do 1600A). Pola odpływowe są testowane z rozłącznikami listwowymi NH o wielkościach od 00 do 03. Stopień ochrony IP31 (w standardzie pola bez drzwi do 1600A), natomiast z drzwiami IP54, na prąd do 1250A. Mechaniczne podłączenia modułów i połączenia szynowe są w standardzie, w zakresie dostawy.

PN EN  61439-2  Rozdzielnice i sterownice niskonapięciowe -- Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej

Zestawy rozdzielnic i sterownic niskiego napięcia składają się z jednego lub wielu łączników niskonapięciowych wraz z układami sterowania, układami pomiarowymi, sygnalizacyjnymi, zabezpieczeniowymi i regulacyjnymi, wraz ze wszystkimi wewnętrznymi połączeniami elektrycznymi i mechanicznymi oraz częściami konstrukcyjnymi.

Norma EN 61439-2 określa specjalne wymagania dla zestawów rozdzielnic i sterownic mocy:

• zestawów stałych lub przenośnych rozdzielnic w obudowie lub bez obudowy
• zestawów wykorzystywanych w wytwarzaniu, przesyłaniu, dystrybucji i przetwarzaniu energii elektrycznej
• do sterowania urządzeniami zużywającymi energię elektryczną
• zestawów pracujących w specjalnych warunkach pracy np. statki, pojazdy szynowe

Dane techniczne:

• Badania systemu do 1600A (wykonanie 3- i 4-polowe)
• Stopień ochrony: IP 31/IP 54 – 1600A/1250A
• Prąd znamionowy: In = 1600A/1250A
• Napięcie znamionowe: Un = 3x230/400V, 50 Hz
• Napięcie znamionowe izolacji: Ui = 1000V
• Napięcie udarowe: Uimp = 4kV
• Prąd znamionowy krótkotrwały wytrzymywany: Icw/Icc = 50kA
• Wyłączniki – pole zasilające: MC4 630 A – 1600 A

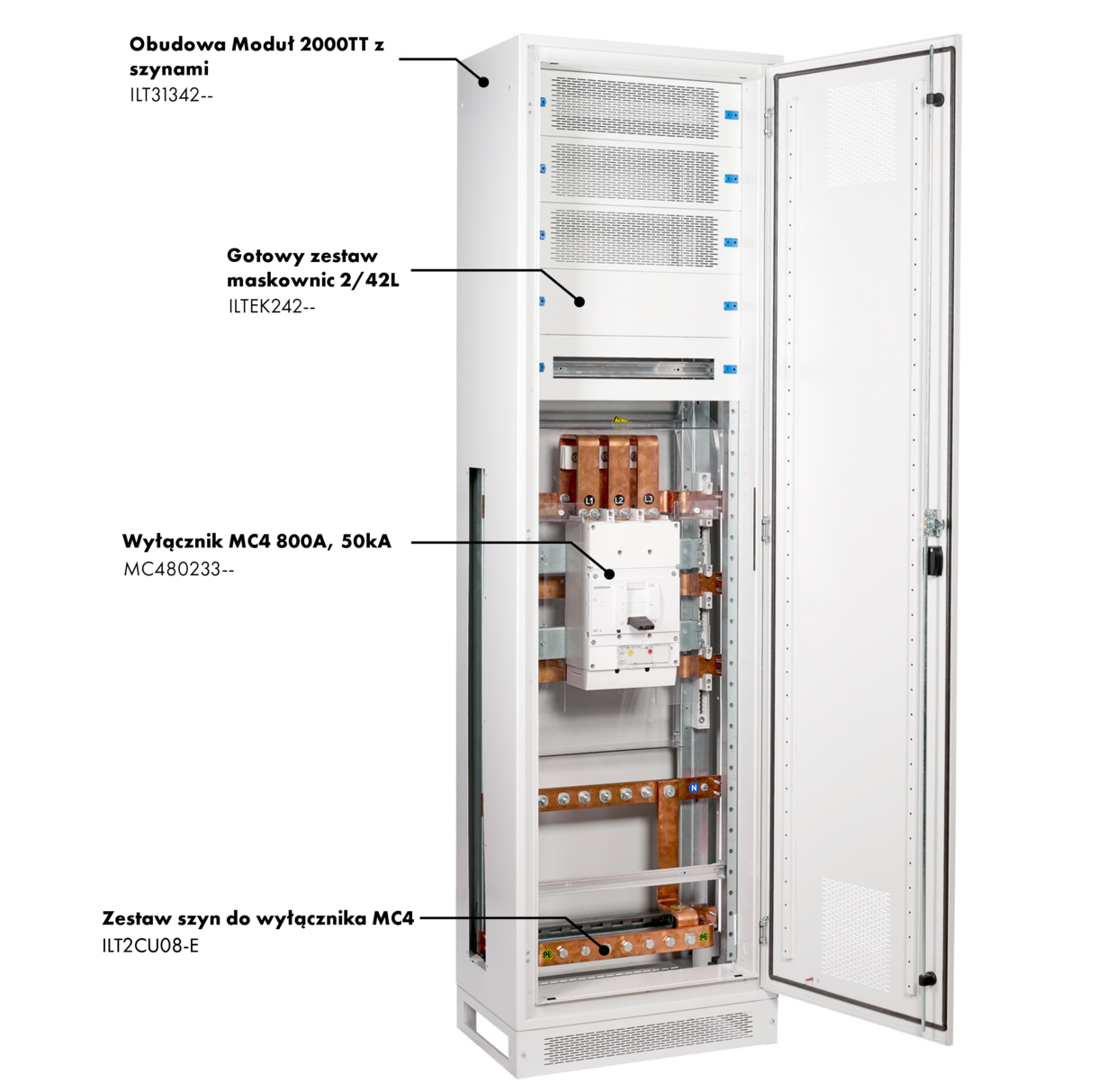

Z indywidualnie dobranymi komponentami od Schrack Technik, możesz sam zmontować pole z wyłącznikiem: potrzebne są tylko 4 artykuły, aby uzyskać gotowe pole wyłącznika.
