Zwischen dem Verbraucher und der Netzspannung wird ein Steuerungsgerät (KNX-Aktor) eingebaut. Der KNX-Aktor ist an den KNX-Bus angeschlossen und erhält von diesem Daten. Diese Daten stammen entweder direkt von einem KNX-Sensor (z.B. Schalter, Helligkeits-, Temperatur- oder CO2-Konzentrations-Sensor, etc) oder aber von einer Visualisierung (z.B. Touch Panel oder Tablet).
Der modulare Aufbau der Schrack Schaltaktoren garantiert die flexible Auslegung für jeden Einsatzfall. An die 6-polige Schnittstelle eines Hauptmoduls lassen sich mit dem Brückenstecker bis zu vier Schaltaktor-Erweiterungen anschließen. Auf diese Weise lässt sich bei Bedarf von einem 3-fach zu einem 6-/9-/12- oder 15-fach Schaltaktor erweitern und flexibel an die Anzahl und Größe der zu schaltenden Lasten anpassen. Die Funktionsvielfalt der Applikationssoftware deckt ein breites Spektrum ab: Es reicht von mehrstufiger Lüftungssteuerung, Betriebsstunden- und Schaltspielzählern über Szenensteuerung und Thermoantrieb-Ansteuerung bis hin zur Lasterkennung und -überwachung des Laststroms pro Kanal.
Das umfangreiche Applikationsprogramm steuert sowohl die Ausgänge des Hauptmoduls als auch die Ausgänge aller angeschlossenen Erweiterungen. Diese umfasst:
Erfassen und überwachen des Laststroms pro Ausgang auf Lastausfall und Überlast
Gleichzeitiges Schalten aller drei Ausgänge
Umsetzen einer, als Prozentwert vorgegebenen Drehzahl, in 1- bis 3- stufige Schaltbefehle (Lüfterdrehzahl-Steuerung)
Umsetzen einer als Prozentwert vorgegebenen Ventilstellung in einer pulsweitenmodulierten Schaltbefehle (Thermoantrieb-Ansteuerung)
Schaltspiel- und Betriebsstundenzählung mit Grenzwertüberwachung pro Ausgang
Integrierte 8-Bit-Szenensteuerung, bei der jeder Ausgang in bis zu acht Szenen eingebunden werden kann
Die Schaltaktoren zur Hutschienenmontage werden sowohl im Zweck- als auch im Wohnbau für folgende Anwendungen eingesetzt:
Schalten von Lasten bis 20 AX pro Kanal
3-phasiges Schalten von Antrieben/Lasten
Ansteuerung von 1- bis 3-stufigen Zu-/Abluftanlagen
Laststromerkennung
Erkennung eines signifikanten Betriebsmittelausfalls
Präventive Erkennung von Ausfällen durch kontinuierliche Stromüberwachung
Erfassung von Betriebsstunden und Schaltspielen
Meldung von Wartungs- oder Instandhaltungsarbeiten
Schnittstellen zum Anschluss einer Schaltaktor-Erweiterung und Software zur Ansteuerung von bis zu 4 Schaltaktor-Erweiterungen in beliebiger Kombination
Pro Kanal: Status senden, Betriebsstundenzähler mit Grenzwertüberwachung, Schaltspielzählung mit Grenzwertüberwachung, Laststrom-Erfassung, Laststrom-Überwachung
Spannungsversorgung der eigenen Elektronik sowie der Elektronik angeschlossener Schaltaktoren-Erweiterungen über die Busspannung
Integrierter Busankoppler, Busanschluss über Busklemme
8 Eingänge für Gleich- oder Wechselspannung im Bereich von AC7DC 12...230 V
8 Relaiskontakt-Ausgänge
Kontakt-Bemessungsbetriebsspannung AC 230 V
Kontakt-Bemessungsbetriebsstrom 16A, cos phi= 1
Spannungsversorgung der Elektronik über integriertes Netzgerät für AC 230 V
Gerät funktionsfähig auch ohne Bus-Anschluss sowie bei fehlender Busspannung, unterbrochener oder noch nicht in Betrieb genommener Buskommunikation
Je ein Taster pro Ausgang zum Schalten des Ausgangs im Direktbetrieb über eine UM-Funktion bei kurzem Drücken und zum Umschalten der Betriebsart des Ausgangs zwischen Stromstoßrelais und Zeitschaltrelais bei langem Drücken
Je 1 rote LED pro Ausgang zur Anzeige des Schaltzustands
Je 1 rote LED pro Eingang zur Anzeige des jeweiligen Signalzustands
Pro Eingangspaar einstellbare Funktion:
2-Taster Dimmen mit Stopp-Telegramm oder mit zyklischem Senden
2-Taster Sonnenschutzsteuerung
Wählbare logische Verknüpfung (UND/ODER) eines Eingangs mit einem weiteren Kommunikationsobjekt und einstellbarem Startwert der Verknüpfung bei Busspannungswiederkehr
Integrierte 8-Bit-Szenensteuerung und Einbinden jedes Ausgangs in bis zu 8 Szenen
Integrierter Busankoppler mit nur halber Standard-Buslast, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene
Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
Die Schrack Technik KNXBinäreingänge sind Reiheneinbaugeräte mit Eingängen für potentialfreie Kontakte und Eingängen für Wechsel- oder Gleichspannung im Bereich von 12...230 V. Sie ermöglichen das Erfassen von Schaltzuständen (Kontakt ist geöffnet oder geschlossen) und das Erkennen von Schaltzustands-Änderungen (Kontakt wurde geöffnet oder geschlossen) über im Gerät erzeugte Spannungsimpulse.
Anwendung von KNX Binäreingängen
Erfassen von Schalt- oder Anlagezuständen (ob eine Anlage ein oder ausgeschaltet ist, eine Grenzwert-Verletzung erfolgt ist, eine Störung oder ein Alarm signalisiert wird)
Erfassen des Zustandswechsels beim Ein- bzw. Ausschalten (ob ein Schalter oder ein Taster betätigt wurde, ob er nur kurz oder länger betätigt wurde)
Pro Eingang wird über eine rote LED angezeigt, ob der angeschlossene Kontakt geöffnet (LED leuchtet nicht) oder geschlossen ist (LED leuchtet).
Es ist ein Netzgerät für AC 230 V zur Stromversorgung der Elektronik intergiert. Dieses Netzgerät ermöglicht ein Erzeugen der Spannungsimpulse zur Kontaktabfrage und das Anzeigen der Signalzustände an den Eingängen auch dann, wenn keine Busspannung vorhanden ist.
Ein Ausgang zum Schalten und Dimmen von ohmischen (R), induktiven (L) oder kapazitiven (C) Lasten
Halbleiterausgang zum Schalten und Dimmen von Leuchtmitteln
Bemessungsbetriebsspannung AC 230 V, 50/60 Hz
Anschlussleistung 50...210 VA
Einstellbares Einschalt- und Dimmverhalten
Soft- Ein und Soft-Aus
Andimmen oder Anspringen von Dimmwerten
2 Binäreingänge für potentialfreie Kontakte
Einstellbare Wirkungsweise der Eingänge: als Nebenstelleneingänge nur direkt auf den Schaltausgang wirkend oder getrennt als allgemeine Binäreingänge auf den Bus wirkend
Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie, Wert senden und Szenensteuerung zu den 2 Eingängen
Ca. 20 cm lange Anschlussleitungen für Außenleiter, Ausgänge, Eingänge und Bus
Betrieb der Elektronik über Busspannung
Integrierter Busankoppler, Busanschluss über beigelegte Busklemmen
Je Modul ein Ausgang zum Schalten und Dimmen von ohmschen (R), induktiven (L) oder kapazitiven (C) Lasten
Schnittstelle zum Verbinden von einem Hauptmodul mit bis zu fünf Erweiterungsmodulen
Automatische Anpassung an Phasenschnitt- oder Phasenabschnitt-Steuerung
Spannungsversorgung der Elektronik über ein integriertes Netzgerät, Anschlussspannung AC 230 V
Integrierte 8-Bit-Szenensteuerung und Einbinden jedes Ausgangs in bis zu 8 Szenen
Integrierte Busankoppler, Busanschluss über Busklemme
Elektronischer Schutz der Ausgänge gegen Überlast, Kurzschluss und Übertemperatur
2 Nebenstellen-Eingänge für AC 230 V (mit dem Nullleiter als Bezugspotenzial) zum Schalten und Dimmen des Ausgangs und wählbarem Übertragen der Schalt- und Dimmbefehle über den Bus
Max. Länge der Anschlussleitungen an die Nebenstellen-Eingänge 100 m
Ermittlung des Schaltzustandes über im Gerät erzeugte Spannung
Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG), die eine DALI-Schnittstelle besitzen
Zwei DALI-Ausgängen nach IEC 60929, an die über eine DALI-Busleistung jeweils bis zu 64 DALI-EVGs und zusätzlich bis zu 10 DALI-Sensoren anschließbar sind
Integriertes Netzgerät für eine Eingangsspannung von AC 110...240 V, 50/60 Hz oder DC 120...240 V zur Spannungsversorgung der Gateway-Elektronik und der DALI-Ausgänge
LC-Display zur Anzeige von Betriebszuständen und Fehlermeldungen
Taster zum Umschalten zwischen Bus- und Direktbetrieb
Aufteilung der max. 128 DALI-EVGs auf max. 32 DALI-Gruppen, die ausschließlich gruppenweise angesteuert werden können (Schalten, Dimmen und Dimmwert-Setzen) und als Gruppe Status- und Leuchtmittelausfall melden
Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer
Möglichkeit defekte DALI-EVG ohne Software (ETS) zu erneuern
Integrierte Szenensteuerung für bis zu 32 Szenen
16 integrierte 2-Punkt-Regler zur Helligkeitsregelung
Zur Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle
DALI-Ausgänge nach IEC 62386, über DALI-Busleitung jeweils bis zu 64 DALI-EVG und zusätzlich mindestens 10 DALI-Sensoren anschließbar
Integriertes Netzgerät für Eingangsspannung von AC 110-240 V, 50-60 Hz oder DC 120-240 V zur Spannungsversorgung der Gateway-Elektronik und DALI-Ausgänge
LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen
1 Taster zum Umschalten zwischen Bus- und Direktbetrieb
Aufteilung der max. 64 DALI-EVGs pro Kanal auf max. 16 DALI-Gruppen pro Kanal, die gruppenweise oder einzeln angesteuert werden können (Schalten, Dimmen, Dimmwert-Setzen) und Status- und Leuchtmittelausfall melden
Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer
Integrierte Szenensteuerung für bis zu 16 Szenen pro Kanal
16 integrierte 2-Punkt-Regler zur Helligkeitsregelung
16 integrierte Konstantlichtregler für eine Hauptleuchtenreihe und bis zu vier weitere Leuchtreihen
Möglichkeit defekte DALI-EVG ohne Software (ETS) zu erneuern
Zuordnung der DALI-EVG zu den einzelnen Gruppen und mit Testmöglichkeit der EVG, Gruppen, Szenen und Effekte mittels ETS bei Inbetriebnahme des Gateway
Steuerleistung für bis zu 8 DALI-EVG pro DALI-Ausgang
Spannungsversorgung der Elektronik und der DALI-Ausänge über ein integriertes Netzgerät für AC 230 V
Ein Taster zum Anwählen und Umschalten von je 4 DALI-Ausgänge der Direktbetrieb aktiviert ist
Vier Taster-Paare zum Schalten und Dimmen von 4 DALI-Ausgängen im Direktbetrieb, funktionsfähig bei Anliegen von AC 230 V (auch ohne angeschlossene Busspannung und auch bei noch nicht in Betrieb genommener oder unterbrochener Buskommunikation)
Pro DALI-Ausgang mit Befehlsobjekten zum Schalten Ein/Aus, Dimmen heller/dunkler und Dimmwert setzen
Hinzufügbares Objekt und integrierte 8-Bit-Szenensteuerung zum Speichern und Wiederherstellen von bis zu 16 Szenen pro DALI-Ausgang
Integrierte Busankoppler nur halbe Standard-Buslast, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene
Reiheneinbaugerät für Montage auf Tragschiene TH 35 DIN EN 60715
Je Kanal zur Ansteuerung von einem Sonnenschutz-, Tür- oder Fensterantrieb mit Wechselstrommotor für AC 230 V und elektromechanischen Endlagenschaltern
Automatikbetrieb für Sonnennachlaufsteuerung
Handbetrieb
Integrierte 1-/B-Bit-Szenensteuerung, 8 einzubindende Szenen pro Kanal
Geeignet für Einbindung in eine Sonnennachlaufsteuerung (bei KXJK08RD)
Spannungsversorgung der Elektronik über ein integriertes Netzgerät, Anschlußspannung AC 230 V
Integrierter Busankoppler, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
Ansteuerung Lamellen (Auf/Zu) über Stellungsangabe (8-Bit-Wert)
Elektrisch gegeneinander verriegelte Relais zur Drehsinn-Umschaltung
Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlageschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen
Betrieb der Elektronik über Busspannung
Integrierter Busankoppler, Busanschluss über Busklemme
Schutzart: IP20 im eingebauten Zustand
Getrennte Ansteuerung von je einem Sonnenschutz-, Tür oder Fensterantrieb mit Wechselstrommotor für AC 230 V und elektromechanischen oder elektronischen Endlageschaltern pro Aktorkanal
Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm²
Zur Montage in Automationsmodulbox KX1184AB01 oder Raumautomationsbox KX6413AB01
1 Kanal zur Ansteuerung von einem Sonnenschutz-, Tür- oder Fensterantrieb mit Wechselstrommotor und elektromechanischen Endlageschaltern
Elektrisch gegeneinander verriegelte Relais für einen Kanal (Antriebsschutz)
Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlagenschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen
Integrierter Busankoppler, Busanschluss über Busklemme
Relaiskontakte bemessen für AC 230 V, 6 A (ohmsche Last)
Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrätig, 0,5...2,5 mm²
Zur Montage in Automationsmodulbox KX1184AB01 oder Raumautomationsbox KX6413AB01
8 paarweise elektrisch gegeneinander verriegelten Relaiskontakt-Ausgänge zur Ansteuerung von 4 Sonnenschutz-Antrieben für AC 230 V
Kontakt-Bemessungsbetriebsspannung AC 230 V
Kontakt-Bemessungsbetriebsstrom 6 A, cos phi = 1
Spannungsversorgung der Elektronik über integriertes Netzgerät AC 230 V
Gerät funktionsfähig auch ohne Bus-Anschluss bzw. bei Ausfall der Bus-Kommunikation
Voreinstellung im Auslieferzustand zum direkten Steuern der Ausgänge per Jalousietaster-Funktion über an die Eingänge angeschlossene Taster
Je ein Taster pro Relaiskontakt-Ausgang zum Einschalten des Ausgangs im Direktbetreib für die Dauer der Tasterbetätigung
Je 1 rote LED pro Eingang zur Anzeige des jeweiligen Signalzustands
Pro Eingangspaar einstellbare Funktion:
Direkt wirkend auf die zugehörigen Ausgänge als Jalousietaster
2-Taster Dimmen mit Stopp-Telegramm oder mit zyklischen Senden
Automatisches Öffnen der Jalosuielamellen bis zu einer parametrierten Sollstellung nach nicht unterbrochenem Herabfahren der Jalousie von der oberen bis in die untere Endlage, mit integrierter 1-Bit Szenensteuerung zum Speichern und Abrufen (Wiederherstellen) von 2 Zwischenstellungen von Jalousie und Lamellen
Integrierte 8-Bit Szenensteuerung und Einbindung jedes Kanals in bis zu 8 Szenen
Optionales Objekt "Sonne" zur Aktivierung / Deaktivierung der Sonnennachlauf-Steuerung der Jalousie-Lamellen bei Beschattung mit größtmöglichem Tageslichtanteil
Integrierter Busankoppler, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene
Zur getrennten Ansteuerung pro Aktorkanal von je einem Sonnenschutz-, Klappen-, Tür- oder Fensterantrieb mit Wechselstrommotor für AC 230 V und elektromechanischen oder elektronischen Endlageschaltern
Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlageschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen
Elektrisch gegeneinander verriegelte Relais zur Drehsinn-Umschaltung
Automatisches Öffnen der Jalousielamellen bis zu einer parametrierten Sollstellung nach noch unterbrochenem Herabfahren der Jalousie von der oberen bis in die untere Endlage
Integrierte 8-Bit Szenensteuerung und Einbindung jedes Kanals in bis zu 8 Szenen
Optionales Objekt "Sonne" zur Aktivierung / Deaktivierung der Sonnennachlauf-Steuerung der Jalousie-Lamellen bei Beschattung mit größtmöglichem Tageslichtanteil
Alarmobjekt pro Gerät oder pro Kanal zum Fahren des Sonnenschutzes in die parametrierte Sicherstellung (z.B. bei Windalarm) und mit Blockieren des Fahrens in eine andere Stellung, solange der Alarm ansteht
Statusobjekte pro Aktorkanal zur Abfrage bzw. zum automatischen Senden von Sonnenschutz- und Lamellenstellung als Prozentwert
Je zwei Taster pro Aktorkanal zur Antriebssteuerung im Direktbetrieb
Funktionsfähig bei Anliegen von AC 230 V (auch bei fehlenden Busspannung und unterbrochener bzw. noch nicht in Betrieb genommener Buskommunikation)
An einem Kanal (Aktorausgang) dürfen max. 4 Thermoantriebe parallel angeschlossen werden
Bedienbar mit KNX Raumtemperaturregler
Direktbetrieb (Vorortbedienung), LED zur Betriebs- Zustandsanzeige
Bemessungsspannung AC 230 V, 6 geräuschlose Halbleiterschalter
Elektronischer Schutz der Ausgänge gegen Überlast und Kurzschluss
6 Melde-Eingänge (potentialfreie Kontakte), Ermittlung des Schaltzustandes über im Gerät erzeugte Spannung, max. 50 m Leitungslänge ungeschirmt, verdrillt
Spannungsversorgung der Elektronik über ein integriertes Netzgerät, Anschlussspannung AC 230 V
Integrierter Busankoppler, Busanschluss über Busklemme
Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
2 Schaltausgänge zur Ansteuerung von elektrothermischen Stellenantrieben für Heizkörper- und Kühldecken-Kleinventile
Pro Ausgang bis zu 4 elektrothermische Stellantriebe mit in Summe bis zu 1,5 A im eingeschalteten Zustand und bis zu 58 W Leistungsaufnahme im Einschaltaugenblick anschließbar
Ein Relaiskontakt pro Ausgang als Schaltelement
Kontakt-Bemessungsbetriebsspannung AC 24...230 V oder DC 24 V
Kontakt-Bemessungsfrequenz: 50/60 Hz
Kontakt-Bemessungsstrom nach DIN EN 60669-1: 1,5 A (ohmsche Last)
Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm²
Zur Montage in Automationsmodulbox KX1184AB01 oder Raumautomationsbox KX6413AB01
Abmessungen (B x H x T) 50,2 x 48,8 x 35,5 mm
Heizungsaktoren
12-fach Heizungsaktor
Mit Kurzschluss- und Überlastschutz
Stetige oder schaltende Stellgröße wählbar
Mit 12 Temperaturreglern (P/Pl) für Heizung und Kühlung
Zum Steuern von 12 thermischen Stellantrieben 24-240 V AC in 4 Gruppen mit jeweils 3 Ausgängen und 450 mA
Heizungsaktoren
Heizungsaktoren zum Steuern von thermischen Stellantrieben (24 V)
Montage direkt auf Wand oder Tragschiene im Heizkreisverteiler
Geräuschlose Halbleiterschalter (Triac)
Stetige oder schaltende Stellgröße wählbar
HMT 6 KNX
6-fach
Max. 4 Stellantriebe/Kanäle
HMT 12 KNX
12-fach
Max. 2 Stellantriebe/Kanäle
Ventilstellantrieb mit LED-Hubanzeige
Elektromotorischer, proportionaler (stetiger) Ventilstellantrieb mit LED-Hubanzeige und mit integriertem Busankoppler zum direkten Anschluss an KNX:
Zum Aufrasten auf Ventiladapter
Lieferung mit Ventiladapterringen passend für Siemens (VDN../VEN.., VPD../VPE.., VD...CLC, V..I46.., V..P47..) Danfoss RA, Heimeier, MNG, Schlösser ab 3/96, Honeywell, Braukmann, Dumser (Verteiler), Reich (Verteiler), Oventrop, Herb, Onda
Max. Stellkraft: 120 N
Fest mit dem Gehäuse verbundene Leitung für Busanschluss und zwei zusätzliche Meldekontakte (z.B. Fensterkontakte), die als Binäreingänge angeschlossen werden können
Für Betrieb allein mit der Busspannung, d.h. ohne externe Hilfsenergie
Wartungsfreier, geräuscharmer Betrieb
Automatische Ventilhuberkennung, durch die der Stellweg an das verwendete Ventil angepasst wird

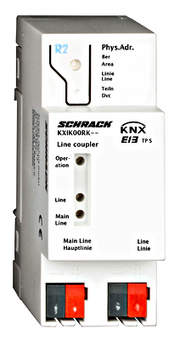

Zum Datenaustausch zwischen zwei KNC-Buslinien mit bis zu 64 Byte umfassenden Telegrammen
Einsetzbar als Linienkoppler zur Koppler einer Linie an eine Hauptlinie, Bereichskoppler zur Kopplung einer Hauptlinien an die Bereichslinie oder Linienverstärker (Repeater) zur Kopplung von zwei Segmenten derselben Linien, mit galvanischer Trennung der beiden Buslinien
Ladbare Filtertabelle zur Steuerung des Datenaustausches zwischen den beiden Buslinien
3 LEDs zur Anzeige der Betriebsbereitschaft sowie eines Telegramm-Empfangs pro Linie
Spannungsversorgung aus der Hauptlinie
Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
LEDs zur Anzeige von Betriebsbereitschaft, KNX-Kommunikation, IP-Kommunikation
Ethernet-Anschluss über RJ45-Buchse
Unterstützt KNXnet/IP
Integrierter Busankoppler, Busanschluss über Busklemme
Spannungsversorgung der Elektronik über eine externe Spannungsquelle für AC/DC 12...30 V, unverdrossselte Spannung (57 mA bei DC 24 V) oder Power over Ethernet (PoE) (max. 0,8 W)
Steckbarer Klemmblock zum Anschluss der externen Spannungsquelle
4 Schnittstellenfunktionen (Tunneling)
1 Schnittstellenfunktion (Objektserver)
Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
Die externe Spannungsversorgung mit AC/DC 24 V ist getrennt zu bestellen (z.B. LP746201)
LEDs zur Anzeige von Betriebsbereitschaft, KNX-Kommunikation, IP-Kommunikation
Spannungsversorgung der Elektronik über eine externe Spannungsquelle für AC/DC 12...30 V, unverdrosselte Spannung (57 mA bei DC 24 V) oder Power over Ethernet (PoE) (max. 008 W)
Steckbarer Klemmblock zum Anschluss der externen Spannungsquelle
Ethernet-Anschluss über RJ45-Buchse
Unterstützt KNXnet/IP
Linienkopplerfunktion (Routing)
4 Schnittstellenfunktionen (Tunneling)
1 Schnittstellenfunktion (Objektserver)
Integrierte Busankoppler, Busanschluss über Busklemme
Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
Die externe Spannungsversorgung mit AC/DC 24 V ist getrennt zu bestellen (z.B. LP746201)
BACnet Application Specific Controller (B-ASC) als Gateway zwischen KNX TP und BACnet IP Bis zu 250 BACnet Objekte
Bis zu 455 BACnet Einträge zur automatischen Weiterleitung von BACnet Objektwerten bei Änderung (COV-Subscriptions)
Automatische Umsetzung der KNX Kommunikationsobjekte in BACnet Objekte gemäß Konfiguration mit der ETS
Zur Kommunikation zwischen KNX/EIB-Geräten und PCs sowie, in Verbindung mit einem LAN-Modem oder DSL Router, zum Fernzugriff auf eine KNX/EIB-Installation
Bis zu einer KNXnet/IP Tunneling Verbindung für Buszugriff der ETS oder anderer PC Software
Zusätzliche Spannungsversorgung über eine externe Sicherheitsspannungsquelle für AC7DC 24 V, 40 mA (z.B. LP746201)
Integrierter Busankoppler, Busanschluss über Busklemme
Ethernetanschluss über RJ45-Buchse
Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
Bestehend aus zwei verrasteten Klemmenteilen + (rot) und - (dunkelgrau), mit je 4 schraubenlosen Steckklemmen pro Klemmenteil für massive Leiter Ø 0,6...0,8 mm
